Mit den richtigen Werkzeugen zum Schneiden und Schweißen von Rohren lassen sich Fluidsysteme zuverlässig montieren und warten

Roger Bott, Technical Service Engineer und zertifizierter Schweißinspektor, Swagelok

In zahlreichen Anlagen auf der gesamten Welt kommen Fluidsysteme unterschiedlicher Komplexität zum Einsatz. Im Hinblick auf die Sicherheit und den effizienten Betrieb gibt es viele verschiedene Faktoren zu beachten. Für die ordnungsgemäße Installation und kontinuierliche Wartung dieser Systeme sind einige entscheidende Tools erforderlich, mit denen Ihr Bedien- und Technikpersonal bestens vertraut sein sollte. Hierzu zählen beispielsweise Werkzeuge zum Schneiden, Entgraten und Biegen von Rohrleitungen, die stets griffbereit zur Hand sein sollten.

Aber Werkzeuge und Ausrüstung stehen möglicherweise nicht immer ganz oben auf der Prioritätenliste. Ist es Ihnen schon einmal passiert, dass Sie einfach nur das nächstbeste Werkzeug verwendet haben, das gerade zur Hand war? Haben Sie immer den passenden Rohrschneider griffbereit? Eine solche Situation kann schnell zu einer kostspieligen Angelegenheit werden. In Fluidsystemen kommt es auf leckagefreie und langlebige Verbindungen an. Um diese herzustellen, braucht es die richtigen Rohr- und Schlauchschneidewerkzeuge.

Möchten Sie Ihre Fertigkeiten rund um das Schneiden und Schweißen von Rohren verbessern? Melden Sie sich für unsere Schulung an oder nehmen Sie Kontakt zu unseren Experten auf, um Unterstützung zu erhalten. Erfahren Sie mehr darüber, wie Sie mit den richtigen Werkzeugen noch mehr aus Ihrem Fluidsystem rausholen können.

Entdecken Sie Best Practices

Fünf wichtige Werkzeuge, die jeder Fluidsystemprofi kennen muss

#1 Welche Rohrschneidewerkzeuge sollten immer einsatzbereit zur Hand sein?

Rohrschneidewerkzeug im Einsatz Sie sollten stets eine Auswahl von Schneidwerkzeugen griffbereit haben, darunter solche zum Schneiden von Rohrleitungen aus Edelstahl, Weichkupfer und Aluminium. Die Verwendung einer Handsäge ist zwar möglich, allerdings empfiehlt sich zur Herstellung präziser, winkliger und gratfreier Schnittkanten immer der Einsatz von speziellen Schneidwerkzeugen. Einige Werkzeuge sind auch mit verformungsfreien Spannsystemen ausgestattet, um eine Bearbeitung verschiedener Rohrdurchmesser zu ermöglichen.

#2 Warum sind Rohrentgratungs- und Rohrplandrehwerkzeuge so wichtig?

Nach dem Schneiden eines Rohres sorgen Rohrentgratungs- und Rohrplandrehwerkzeuge dafür, dass die Rohrenden winklig und glatt sowie grat- und fasenfrei sind. Das ist entscheidend, um durchweg dichte Rohrverbindungen herzustellen. Neben manuellen Rohrschneidewerkzeugen sollten auch einfache Entgratungswerkzeuge für Rohrenden aus Edelstahl, Stahl und Hartlegierungen vorhanden sein. Mit komplexeren Rohrplandrehwerkzeugen lassen sich zudem eine Vielzahl von unterschiedlichen Legierungen bearbeiten, um flache, glatte, winklige sowie grat- und fasenfreie Rohrenden zu erzielen.

In diesem Videotutorial zeigen wir Ihnen Schritt für Schritt, wie Sie die Rohrschneide- und Entgratungswerkzeuge von Swagelok einsetzen:

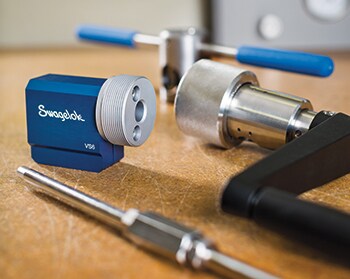

#3 Was ist Vormontagewerkzeug und wann kommt es zum Einsatz?

Vormontagewerkzeuge bieten in vielen Rohrleitungsanwendungen zahlreiche Vorteile bei der Installation und sind in unterschiedlichen Ausführungen verfügbar, z. B. manuelle und prüflehrenfähige Vormontagewerkzeuge. Mit diesen lassen sich Muttern und Klemmringsets an den Rohrleitungen montieren. Ob alles richtig sitzt, kann anschließend mit einer Prüflehre überprüft werden. In Raffinerien bzw. Anlagen, in denen jeden Tag viele solcher Vormontagen anstehen, können für eine höhere Effizienz auch halbautomatisierte Werkzeuge eingesetzt werden.

#4 Welche Rohrbiegewerkzeuge sollten vorhanden sein?

Rohrbiegewerkzeug im Einsatz Um stets hochwertige Rohrbiegungen an zölligen und metrischen Rohren sicherzustellen, sind sowohl manuelle als auch elektrische Rohrbiegewerkzeuge unentbehrlich. Sie zeichnen sich durch eine einfache Anwendung aus und verringern Installationsaufwand und -zeit. Darüber hinaus sind sie nützlich, um Faltenbildung oder anderen potenziellen Schäden vorzubeugen, die durch den Biegevorgang entstehen können. Das Angebot von Swagelok umfasst sowohl manuelle Biegewerkzeuge als auch manuelle und elektrische Rohrbiegevorrichtungen für die Werkbank.

#5 Warum sollten Sie Verbindungen mit einem Orbitalschweißgerät herstellen?

Manuelle Schweißvorgänge erfordern ein hohes Maß an Kompetenz und Sorgfalt. Durch den Einsatz eines Orbitalschweißgeräts lassen sich präzise und wiederholbare Schweißergebnisse erzielen, die für dauerhaft dichte Verbindungen bzw. ein hohes Maß an Sicherheit in Fluidsystemen sorgen, die kritische und potenziell gefährliche Medien führen.

Orbitalschweißgerät Mit den verfügbaren Orbitalschweißgeräten lassen sich mittels Wolfram-Inertgas-Schweißen (GTAW) Schweißnähte an Rohrleitungen mit hoher Wiederholgenauigkeit herstellen. Dank der effizienten Qualitätsdokumentation ist zudem eine einfache Einhaltung der Branchenstandards sichergestellt. Der Einsatz von automatisierten Orbitalschweißgeräten bedeutet allerdings nicht, dass man ohne qualifiziertes und geschultes Schweißpersonal auskommt. Um den größtmöglichen Mehrwert aus Ihrer Investition in Orbitalschweißgeräte zu erzielen, sollten Sie daher entsprechende Schulungsangebote nutzen. Swagelok bietet umfassende Schulungsprogramme für das Orbitalschweißgerät M200, damit Betriebsleitungen sicherstellen können, dass ihre Mitarbeiter stets auf dem neuesten Stand sind. 

Was Sie beim Kauf von Rohrschneide- und Präzisionschweißausrüstung beachten sollten

Rohre und Rohrverbindungen sind nach exakten Toleranzen und Spezifikationen gefertigt. Besonders in kritischen Anwendungen müssen die spezifizierten Parameter genau eingehalten werden, um einen sicheren und zuverlässigen Betrieb zu gewährleisten. Dabei spielen jedoch auch die ausgewählten Ausrüstungsteile und Werkzeuge des jeweiligen Bedien- bzw. Technikpersonals eine sehr wichtige Rolle. Es wird auch empfohlen, auf die jeweiligen Werkzeuge des Rohrleitungsherstellers zurückzugreifen. Swagelok bietet in diesem Zusammenhang eine Reihe von Werkzeugen zum Schneiden, Biegen und Vormontieren von Rohrleitungen, die speziell auf die Rohrleitungen und Rohrverschraubungen von Swagelok ausgelegt sind. Durch die Auswahl kompatibler Werkzeuge für Ihre Komponenten lassen sich potenzielle Probleme vermeiden. Darüber hinaus empfiehlt es sich, keine Fluidsystemkomponenten von unterschiedlichen Herstellern miteinander zu kombinieren.

Qualitätssicherung und Kalibrierservices aus einer Hand: Vorteile von Komplettanbietern

Icon Supply Chain Durch die Wahl eines Lieferanten, der Qualitätssicherung und Kalibrierservices anbietet, können Sie Ausfallzeiten reduzieren und außerdem verhindern, dass es aufgrund von ungeeigneten Werkzeugen zu mangelhaften Verbindungen kommt.

Da Anlagen in der herstellenden und verarbeitenden Industrie oft sehr weitläufig sind, müssen Bediener und Techniker stets darauf achten, dass die Werkzeuge auch dort griffbereit sind, wo sie benötigt werden.

Bei Reparaturen vor Ort ist dies allerdings nicht immer möglich. So kann es beispielsweise vorkommen, dass beim Austausch einer Rohrverschraubung vor Ort kein geeignetes Rohrentgratungswerkzeug zur Hand ist. In einem solchen Fall greift der Anwender dann möglicherweise zu einem anderen gerade verfügbaren Werkzeug (z. B. einer Raspel oder Feile).

Derartige Behelfslösungen mögen im Notfall vielleicht zum gewünschten Ergebnis führen, grundsätzlich sollte man allerdings auf das korrekte Rohrplandreh- oder Entgratungswerkzeug zurückgreifen, um eine zuverlässige Rohrverbindung herzustellen. Die wichtigsten Werkzeuge sollten daher stets vorhanden sein, damit sie jederzeit dort griffbereit sind, wo sie benötigt werden.

Bei komplexeren Ausrüstungsteilen können Ausfälle und regelmäßige Kalibrierungsvorgänge zu Unterbrechungen führen. Wenn beispielsweise ein Orbitalschweißgerät repariert werden muss, können kritische Schweißverbindungen nicht hergestellt werden, was möglicherweise zu erheblichen Ausfallzeiten führt. In einem solchen Fall kann es von Vorteil sein, einen Anbieter zu wählen, der Dienstleistungen im Bereich Qualitätssicherung und Kalibrierung anbietet. Einige Anbieter stellen während der Reparatur auch Ersatzgeräte zur Verfügung. 

Support durch den Anbieter kann für einen verbesserten Anlagenbetrieb sorgen

Bei der Wahl des richtigen Anbieters sollte nicht nur das Produktportfolio ausschlaggebend sein. Denn mit einem Komplettanbieter, der sowohl die Komponenten als auch die entsprechenden Werkzeuge und Schulungsangebote bereitstellt, können Sie sich auf einen zuverlässigen und leistungsstarken Anlagenbetrieb verlassen. 

Sie möchten mehr über die Beschaffung von Werkzeugen und Ausrüstungsteilen erfahren? Wir helfen Ihnen gerne weiter. Nehmen Sie Kontakt mit uns auf und erfahren Sie mehr über Rohrleitungen und Zubehörteile von Swagelok.
