Схема API 51 — затворная жидкость из емкости
Схема API 51—это затворная система, которая применяется на стороне с атмосферным давлением одинарного уплотнения. Данная система выступает в качестве глухой емкости для жидкости.

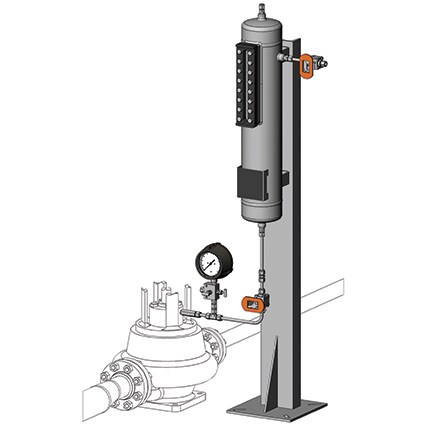

Содержимое комплекта показано сплошной линией, также включены некоторые дополнительные компоненты.
Преимущества данной схемы:
- Профилактика обледенения стороны с атмосферным давлением у уплотнения
- Обычно применяется на вертикальных насосах
Схема 51 доступна в виде комплекта, готового к монтажу на объекте. В комплект поставки могут входить следующие элементы:
- Трубные обжимные фитинги Swagelok
- Двухклапанный блок серии V
- Шаровые краны серии 63
- Манометры серии PGI
- Трубные фитинги Swagelok
- Фланцевые переходники Swagelok
- Датчик давления
- Фланцевая прокладка
- Фланцевые шпильки/ гайки
- Емкость буферной жидкости
- Ниппель
Дополнительные сведения и информацию для заказа см. на стр. 75 «Руководства по применению систем обеспечения работоспособности механических уплотнений». Информацию о дополнительных опциях можно получить, обратившись в авторизованный центр продаж и сервисного обслуживания компании Swagelok.
